潤新自動控制閥的主要接口包括信號輸出端口、互鎖接口、遠程控制端口、RS-485端口以及缺鹽報警端口、消毒端口等。上一期我們了解了信號輸出端口功能應用,本期我們繼續了解互鎖接口和遠程控制端口的功能及應用。

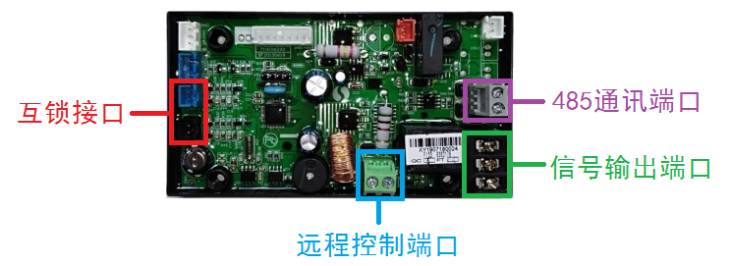

主控板上的主要接口
互鎖接口應用說明
有些水處理系統需要采用多個過濾器或二級軟化器組合的串聯系統,或者由多個過濾器或軟水器組成的并聯系統等。為避免發生多個控制閥同時啟動沖洗或再生,造成系統紊亂,可以通過連接互鎖線,使多個水處理控制閥組成的串聯、并聯或串并聯系統有序地進行運行、沖洗、再生等流程。

多個水處理控制閥組成的串聯系統
互鎖線連接方法:將前一個控制閥閥的CN8接口(黑色)與后一個閥的CN7接口(藍色)相連。當多個系統互鎖時,互鎖線斷開則從斷開處自動分成兩個互鎖系統。

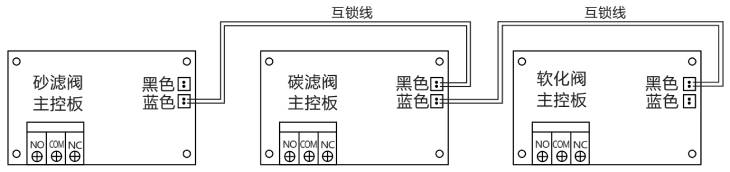

互鎖系統接線圖
主要功能:
(1)實現同時供水、分別再生:用于由n臺水處理設備組成并聯系統時,可實現只有一個閥在再生或沖洗,(n-1)臺設備在供水或暫停;
(2)確保系統每一級再生或沖洗時有水:用于多臺設備串聯的水處理系統時(例如二級軟化處理或反滲透預處理系統),可實現只有一個閥在再生或沖洗。
遠程控制端口應用說明
當控制閥用于離子交換除鹽處理制取純水、一些可在線監測的系統或與PC機等相連時,當電導率或其它參數達到設定值或PC機發出信號,需要系統再生時,信號傳輸至閥體主板上的遠程控制端口,使閥門立即啟動再生。該端口在收到信號后等同于按一下手動按鈕。

在線監測遠程控制

遠程控制端口接線圖
功能延伸:
如需采用PLC來遠程控制軟化閥,可將軟化閥的各項時間參數設為最大值,需要再生時,由PLC發出信號傳遞給軟化閥,即可進入反洗狀態;如PLC上的反洗時間設為20分鐘,當?shù)竭_設定時間后(此時軟化閥設置的時間有可能尚未到),PLC發出信號控制軟化閥結束反洗進入下一程序,以此類推。
