前幾期我們了解了信號輸出端口、互鎖接口、遠程控制端口等接口的功能應用，本期我們來了解個接口在水處理系統中的應用。

多臺水處理設備，實現同時供水、分別再生

多臺水處理設備，需要一臺以上同時供水，又要避免同時沖洗或再生，只需將多個潤新控制閥用互鎖線進行連接即可實現。

同時供水 分別再生系統線路圖

單流量計，實現多罐同時供水，順序再生

一個水處理系統中，配有一臺流量型控制閥，又配有時間型控制閥的，可將兩個或多個控制閥互鎖，并將時間型控制閥的運行周期設為最大值，將流量型控制閥的信號輸出端口與時間型控制閥的遠程控制端口相連，即可實現同時供水、按順序依次再生。

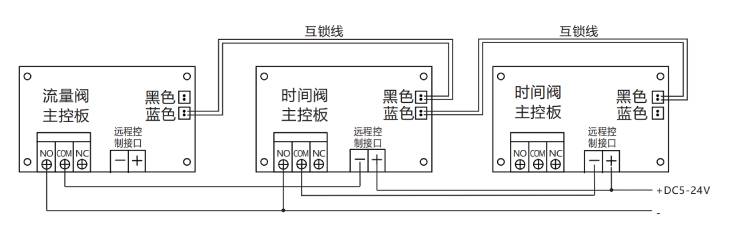

同時供水 順序再生線路圖

應用說明：當流量型控制閥再生時，信號輸出端口輸出信號，發送給時間型控制閥的遠程控制端口，時間型控制閥的遠程控制端口收到信號時，也需要再生，由于該系統已互鎖，流量型控制閥正在再生，則準備再生的時間型控制閥進入等待狀態，待流量型控制閥完成再生后，時間型控制閥再進行再生；同樣控制下一個時間型控制閥在前一個控制閥完成再生后，再進入再生序列，以此類推，達到同時供水，按順序依次再生的目的，可用于陰陽床系統。

一用一備軟水系統

將兩個63510、63515或63520閥與一個42020三通閥即可組成一用一備供水系統，需將控制閥互鎖，并與三通閥進行連接。

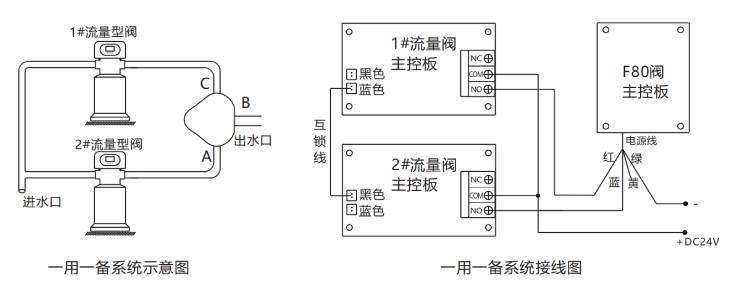

雙閥雙罐組成的一用一備系統

應用說明：當1#控制閥處于運行狀態時，電動三通閥處于C與B相通狀態，2#控制閥為再生狀態或再生完成后備用的狀態；當1#控制閥的制水量或制水時間達到設定值時，控制閥進入再生狀態，同時控制三通閥轉換至A與B相通狀態。（由于1#與2#互鎖，1#進入再生狀態時，2#一定會處于運行狀態，反之亦然），即實現一用一備的功能。

反滲透（RO）系統前置預處理系統

對于采用二級過濾（石英砂過濾+活性碳過濾）、軟化前置預處理后再進行反滲透（RO）處理的供水系統，可通過儲水箱的液位開關與控制閥一起來控制水泵的開啟與關閉，“潤新閥”信號輸出控制模式設為b-01，前置預處理的控制閥互鎖，信號輸出端口與進水增壓泵、高壓水泵及水箱液位開關按圖所示連接。

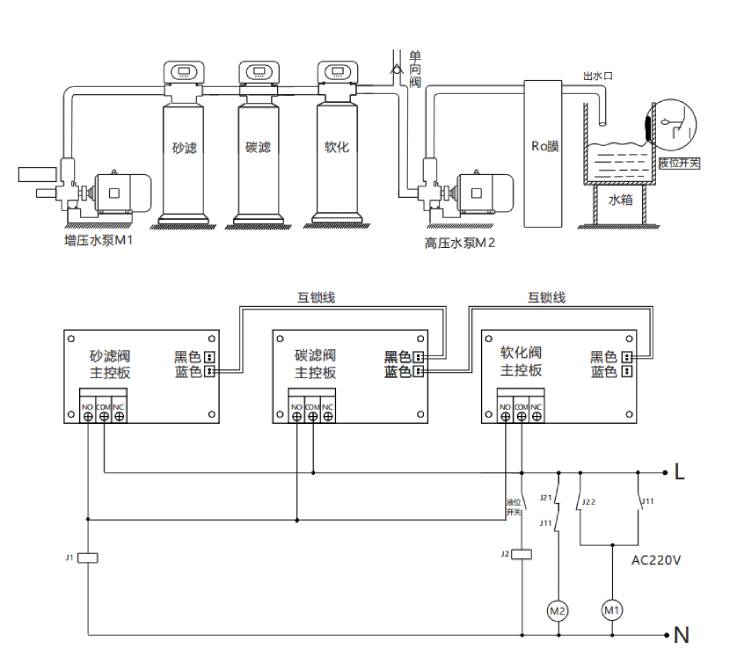

預處理及反滲透系統的接線圖

應用說明：

a）水箱液位低時，開啟進水增壓水泵和高壓水泵；

b）水箱水滿時，停止增壓水泵和高壓水泵；

c）控制閥進入再生狀態時，開啟增壓水泵，同時停止高壓水泵；

d）單向閥作用：當預處理供水量不足，且無低壓開關保護或者低壓開關失靈的情況下，防止高壓水泵使前置系統產生負壓，避免預處理的罐體被吸扁。
