“潤新閥”主控板上設有信號輸出端口,程序可以輸出信號,用于控制外部設備,如進水增壓泵、深井泵(深井供水時)、進水電磁閥、出水電磁閥等。中間接口為公共端COM,另兩端口分別為常閉端(主控板上標有NC字樣)及常開端(主控板上標有NO字樣)。

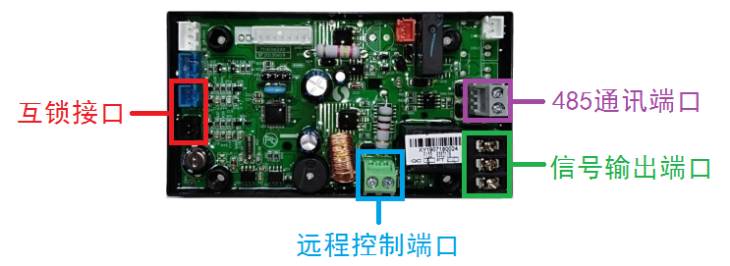

主控板上的主要接口

信號輸出端口

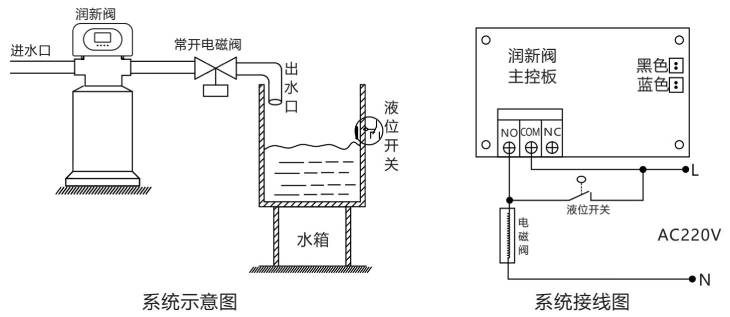

控制出口電磁閥或電動球閥(設為b-01)
通過控制出口電磁閥可控制水箱液位。對用于鍋爐等要求嚴格控制出水硬度的軟水器,再生過程中需確保出水口無硬水流出,可在出水口加裝電磁閥。

主要功能:
當控制閥處于“運行”位置,如果水箱水位低,打開電磁閥,向水箱中補充軟水;當水箱水位達到設定水位時,關閉電磁閥,停止向水箱中補充軟水。
當控制閥處于“反洗、吸鹽、慢洗、補水、正洗”等再生工位時,常開端NO點和公共端COM點相通,常開電磁閥得電關閉,關閉出水,即再生時軟水器不出水,確保不向軟水箱中注入未經軟化的水。

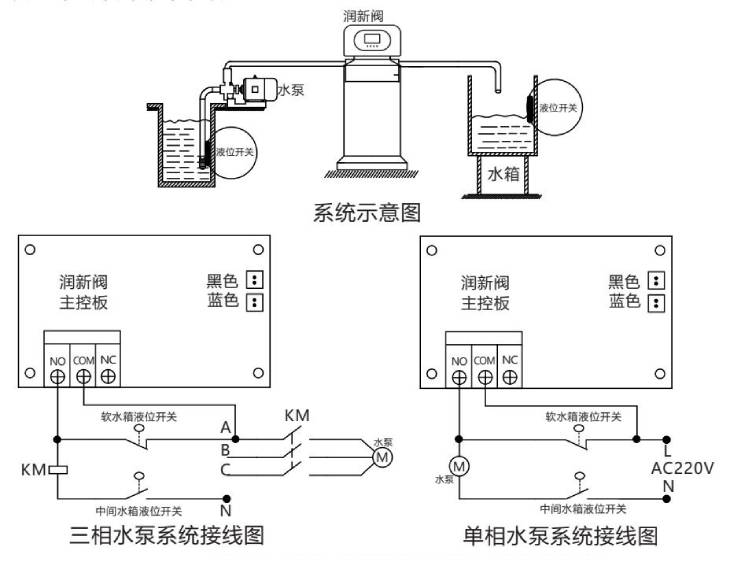

通過水箱液位控制進水泵(兩相電機或三相電機)(設為b-01)
對采用地下水或中間水箱供水的系統,可通過儲水箱的液位開關與控制閥一起來控制進水泵的開啟與關閉。

注:單相水泵采用兩相電機;三相水泵采用三相電機及交流接觸器。
主要功能:
當控制閥處于“運行”位置時,如果水箱水位低,啟動水泵;如果水箱水位達到高位,水箱液位開關節點斷開,水泵失電,停止供水。
當過濾閥處于“反沖洗、正沖洗”或軟化閥處于再生各工位時,不論水箱水位如何,水泵都處于正常工作狀態,確??刂崎y沖洗或再生時進水口按要求供水。
水井內(或反滲透處理系統的中間水箱等)設置液位開關,可防止因水源水量不足,導致水泵空轉損壞。

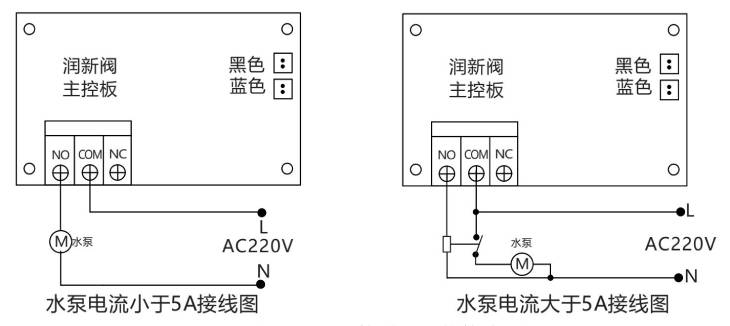

控制進水口增壓泵(設為b-01或b-02)
當進水壓力低于0.15MPa時,可能達不到反沖洗效果或難以吸鹽,需在進水口接入增壓泵,增大進水壓力,可以連接控制閥進行控制增壓泵的開啟和關閉,控制模式設為b-01。

注:增壓泵電流大于5A,須接入交流接觸器。
主要功能:
在軟水器或過濾器進口加裝增壓泵,當進水壓力較低時,信號輸出端口可控制增壓泵在再生或沖洗狀態時開啟,增加進水壓力,以保證吸鹽效果或沖洗效果。

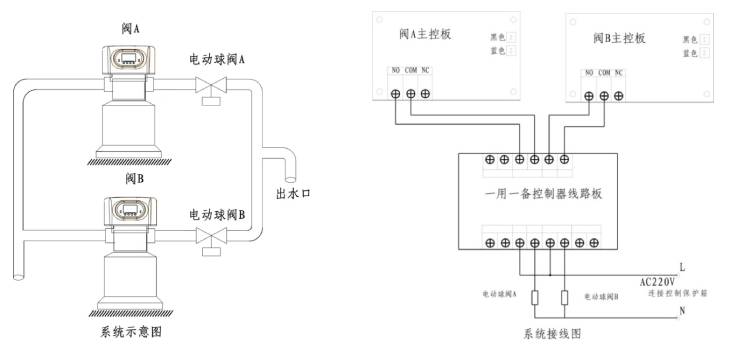

流量型控制閥結合一用一備控制器組成連續供水系統(設為b-01)
可用2臺或3臺流量型控制閥加一用一備控制器組成連續供水系統。適用潤新所有流量型控制閥。
如下圖所示,當閥A流量減為0時,轉換至反洗工位,同時發出信號使閥B打開電動球閥B進行供水;當閥B流量減為0時,相同原理,可實現連續供水。

注:出水口電動球閥選用斷電復位球閥或電磁閥;一用一備控制器,不能直接引入380V高壓或電流≥5A的設備。

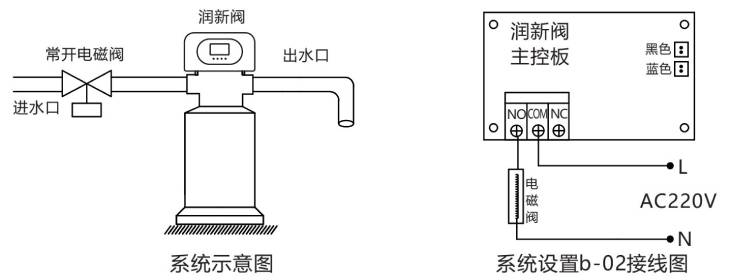

控制進口電磁閥或電動球閥(設為b-02)
工位轉換時泄壓
當進水口壓力高于0.6MPa時,在進水口接入電磁閥,控制模式設為b-02,系統會在控制閥轉換各工位時進行泄壓(該設置與泄壓端口的功能一致)。此方法可同時解決控制閥在工位切換過程中的混流及水錘現象。
主要功能:
當進水水壓很高時,為保證多路閥能正常進行工位轉換,在進水口加裝一個電磁閥。當控制閥處于運行、沖洗、再生等位置時,電磁閥失電打開,開通進水,系統正常工作;每當一個工位結束轉換至下一個工位的時刻,電磁閥得電關閉,切斷進水口,使控制閥在無壓狀態下進行工位切換。

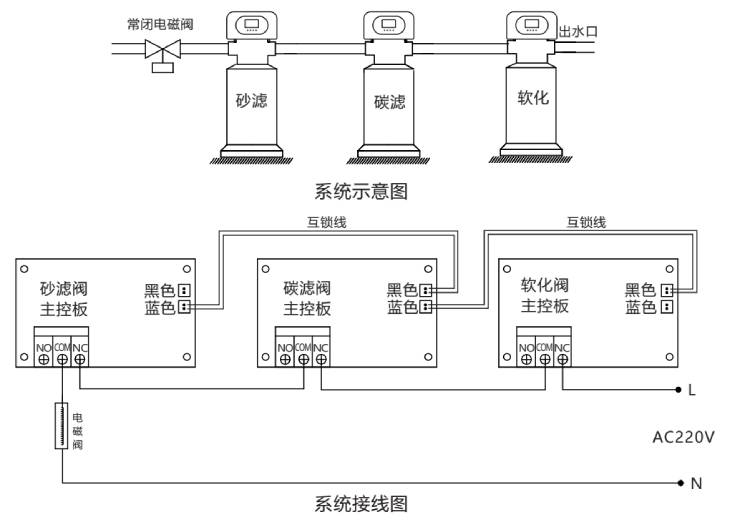

互鎖控制
當多個水處理設備組成串聯系統時,例如多級過濾、反滲透預處理或二級軟化處理,可通過連接互鎖線,在多級串聯設備并用時,僅有一個控制閥進行沖洗或再生,不影響其他設備正常運行。

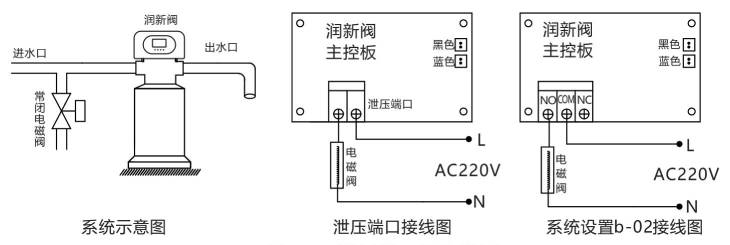

旁路泄壓
在采用進水增壓泵或井水供水的系統中,閥門旋轉時,可能導致流量變化,使系統中的壓力增大或減小,對系統耐壓要求較高。
可通過在進水管路上加裝電磁閥與排水口或與原水箱相連,當閥門旋轉時,電磁閥打開,向排水口排出原水或回引流至原水箱,防止閥門旋轉時出現的瞬間關閉,導致進口壓力驟升,損壞系統。
