本期，我們繼續關注水處理系統的常見故障案例。這一期主要介紹潤新大流量活塞式控制閥（F96/F112）排水口持續排水的原因及處理辦法。

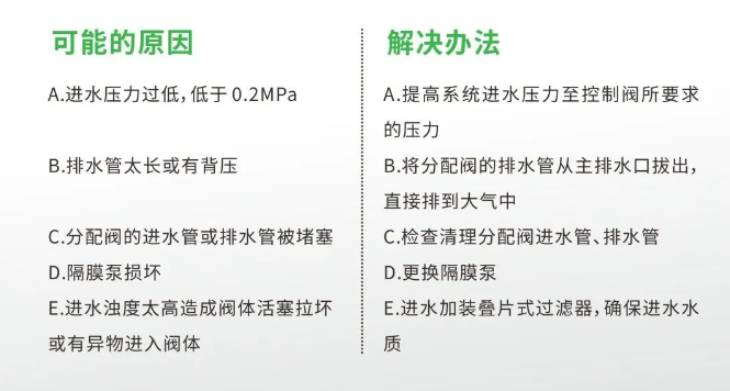

該故障問題對應【有種閥門】“潤新閥”機械故障排除及解決方法（第51期）中的第10條。

01.排水管路有背壓

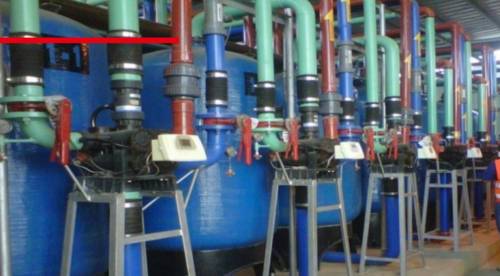

危地馬拉某地自來水廠的凈化水處理系統，采用12臺控制閥為53530（原F78B）的過濾器并聯運行，要求產水量250m3/h；清洗過程中的廢水排放至二樓（樓上）再利用，發現過濾器運行過程中竄水。

用戶反饋意見后，經技術人員排查分析，由于過濾器反洗時需將排水排至二樓，造成排水口有背壓，而分配閥的排水口與主管道的排水口相連接，分配閥排水口的背壓，導致活塞不能順暢地動作。

解決辦法：將分配閥的排水口從主管道的排水口連接處分開（如下圖所示），不與主排水管連接，直接排入一樓的回收池，并用堵頭將主排水口上原連接分配閥的排水口螺紋封堵。改進后，活塞動作順暢，竄水問題即解決。

02.排水管路過長

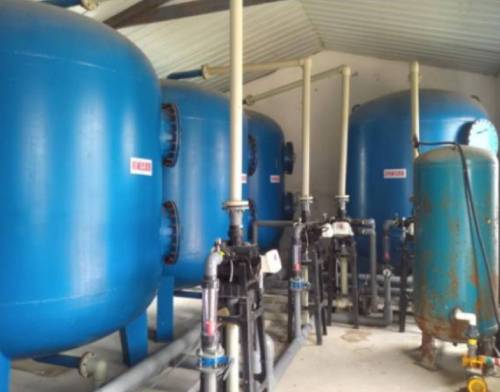

天津某污水處理廠，采用6個53530（F112B）自動控制閥組成三套過濾系統，一個石英砂罐與一個活性炭罐組成一套過濾系統，三套過濾系統并聯出水。以自來水為水源，進水壓力為0.15MPa。

安裝完成后，調試時，過濾系統的排水口不停排水，各組過濾系統中的活性炭過濾器上的壓力表顯示沒有壓力。

經檢查發現，系統進水壓力低于0.2MPa，且排水管管路布置過長（超過15m），造成分配閥的排水口有背壓，使得活塞難以正?；匚?、不能正常轉換工位，導致排水口持續排水。

改進措施：縮短設備排水管道，加裝增壓設備，使變頻泵進水壓力提高至0.3MPa，同時將6臺設備的分配閥進水管獨立連接，提高分配閥壓力，使活塞能順暢動作，正常轉換工位。

03.進水濁度超標

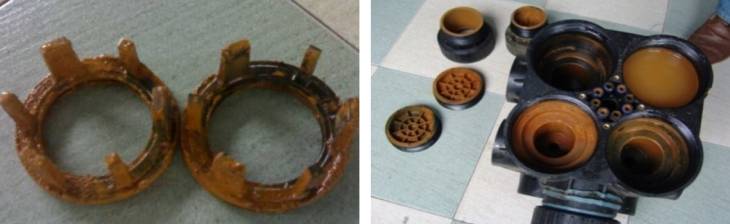

某客戶發現使用中的軟水器控制閥排水口一直排水，維修人員拆開控制閥檢修，發現閥芯全被污泥堵住。將閥芯清洗干凈后重新安裝使用，恢復正常運行。

建議：對于濁度超標的原水，應在軟水器之前加裝過濾器或預先絮凝沉淀處理。

04.活塞被異物卡死

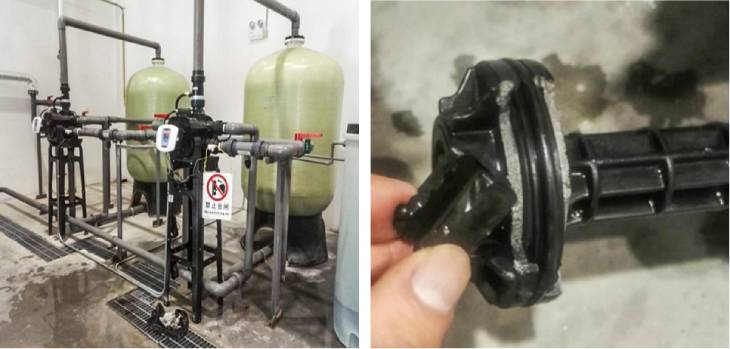

臺州某工廠安裝的控制閥為63640（F112A3）的軟水器，使用過程中出現持續排水的現象。經現場檢查，發現控制閥腔體內有個外部進來的小塑料件使活塞卡住，將活塞損壞，導致活塞無法動作，造成竄水。

建議：進水水質較差或水體質量不明時，軟水器前端宜加裝疊片過濾器，以防止異物進入控制閥閥體。
