在過濾和軟化水處理設備中,要同時達到凈化和軟化的功能,需要配置2個控制閥;高硬度水軟化處理設備,常常需要兩級處理,甚至加裝樹脂來確保出水合格,需要配置2個控制閥;在臭氧除鐵錳設備中,曝氣+過濾兩級串聯處理同樣需要2個控制閥……還有很多設備也需要配置2個控制閥,無形中增加了使用成本。
2021年,根據美國客戶建議,潤新創新設計一閥多罐串聯系統,推出雙罐串聯多用途控制閥F142(專利號:ZL 202022865712.3),可用于凈化+軟化雙罐串聯系統、軟化+軟化雙罐串聯系統、臭氧+過濾雙罐串聯系統和3罐或3罐以上串聯系統。

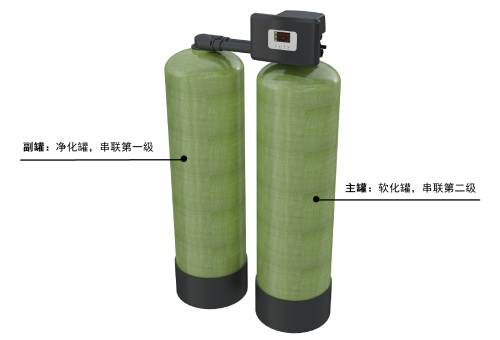

一、凈化+軟化雙罐串聯水處理系統
凈化+軟化串聯運行、沖洗和再生,適用于以市政自來水為水源的家用凈軟一體機。

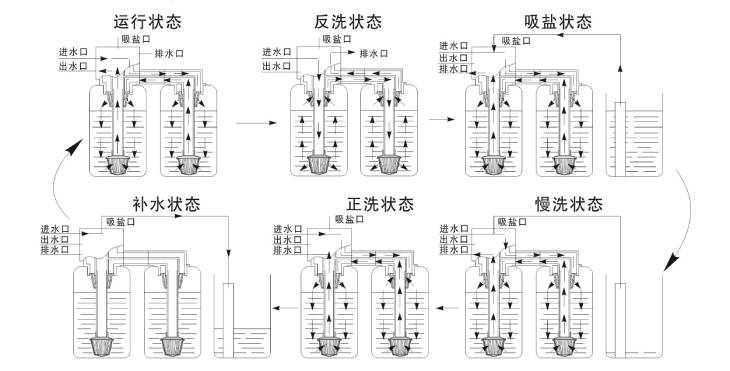

工作流程:
? 串聯運行:進水先經過凈化罐凈化處理后,再經軟化罐進行軟化處理。
? 串聯反洗:進水先經過軟化罐反沖洗后,再經凈化罐進行反沖洗。
? 串聯吸鹽慢洗(順流):進水經射流器吸入鹽水后先流經凈化罐,再流經軟化罐進行再生樹脂處理。鹽水流經凈化罐,起到殺菌和抑制細菌滋生的作用。
? 串聯正洗:進水先經過凈化罐正洗處理后,再經軟化罐進行正洗處理。
? 鹽箱補水:進水進入控制閥流向射流器射嘴出口,從吸鹽口注入鹽箱。
二、軟化+軟化雙罐串聯水處理系統
軟化+軟化雙罐串聯運行、反洗、吸鹽慢洗(順流)、正洗再生,適用于高硬度水軟化。

工作流程

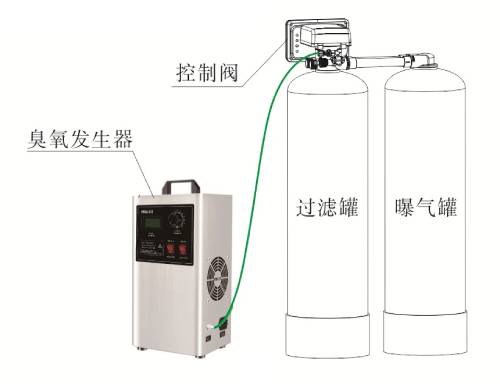

三、臭氧曝氣+凈化過濾雙罐串聯除鐵錳水處理系統
將F142補水時間設置為0,臭氧曝氣+凈化過濾雙罐串聯運行、反洗、吸入臭氧、正洗。臭氧有極強的氧化性,在水中的溶解度是氧氣的13倍,臭氧在水處理中同時具有消毒、殺菌、分解有機物和微絮凝等作用。

工作流程:
? 運行:在吸鹽工位吸入的臭氧,存在第一級的曝氣罐里,進水經臭氧曝氣氧化后,低價鐵錳被氧化成高價鐵錳并形成氧化物,在曝氣罐內澄清沉淀后,再經凈化過濾罐的濾料進一步過濾處理去除鐵錳。
? 反洗:雙罐串聯反洗,有效清除鐵錳氧化沉淀物。
? 吸臭氧:進水經射流器吸入臭氧,臭氧排空曝氣罐里的水存于曝氣罐內。
? 正洗:進水先經過曝氣罐曝氣后,再經凈化過濾罐對濾料進行正洗處理。

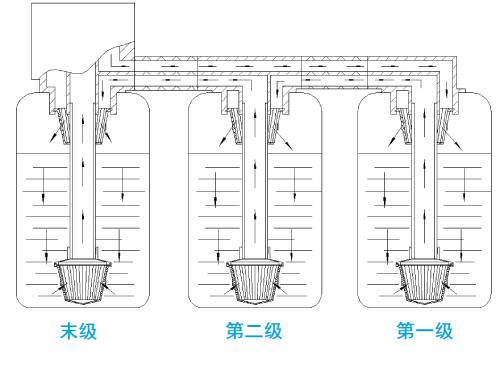

四、三罐或三罐以上的串聯水處理系統
雙罐串聯多用途控制閥F142還可以用于三罐或三罐以上的串聯水處理系統。

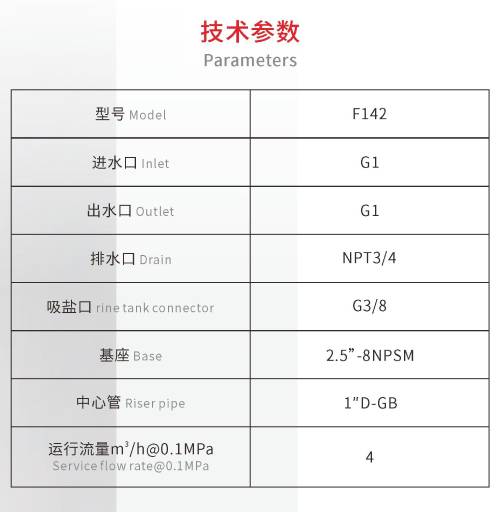

F142采用LED顯示屏,可通過程序選擇時間型(2種模式)或流量型(4種模式),可設定最大間隔再生天數(適用于流量型)、具有停(斷)電參數保護及提示、鍵盤鎖定等功能,帶互鎖、信號輸出、遠程控制輸入、泄壓等端口。
