上一期我們介紹了潤新過濾閥的選型問題，應根據系統設計的反洗強度，并結合潤新過濾閥的反洗流量曲線，選擇合適的控制閥，而不宜僅根據系統的產水量與控制閥的最大產水量來選型。

※建議您查看上期內容（點開本文開頭“話題”就可以找到），溫故知新，會對本期的內容有更深刻的理解。

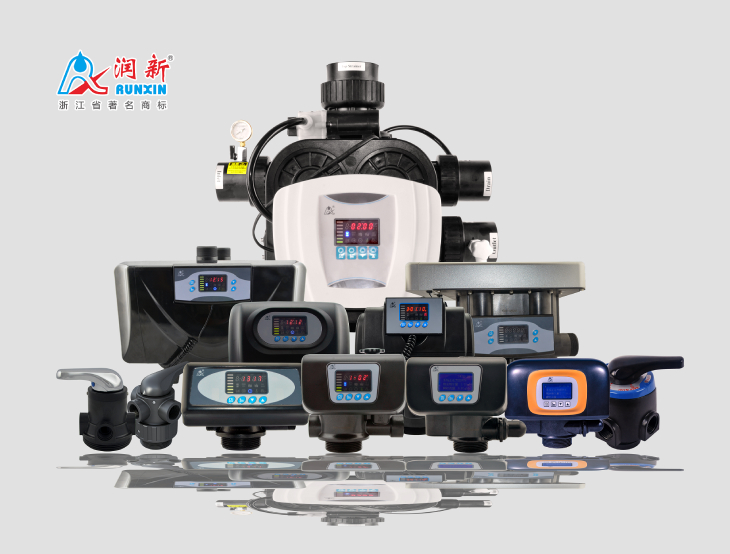

潤新過濾閥

由于過濾器反洗流量通常要比運行流量大很多，為了既可使控制閥滿足制水運行流量，又保證有足夠的反洗流量來確保反洗效果，因此在實際應用中有時候需要增加反洗的流量。

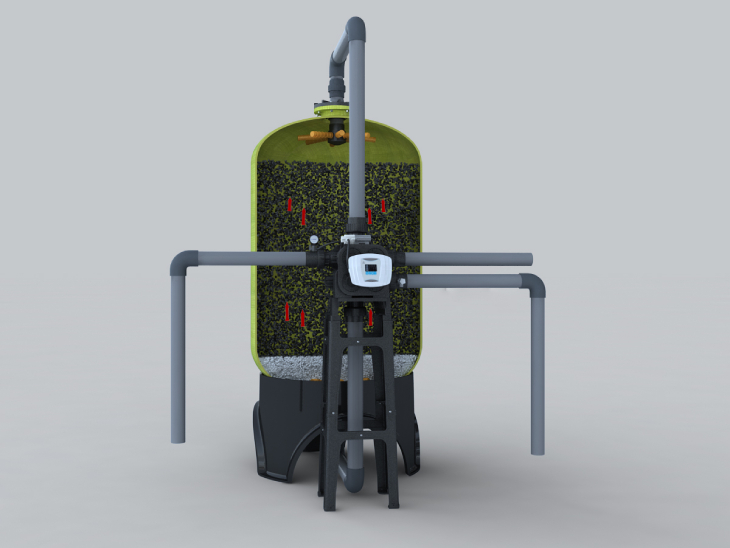

反沖洗示意圖

可以通過如下辦法來增加反洗流量。

01 增設旁通閥

此方法針對側裝式控制閥。

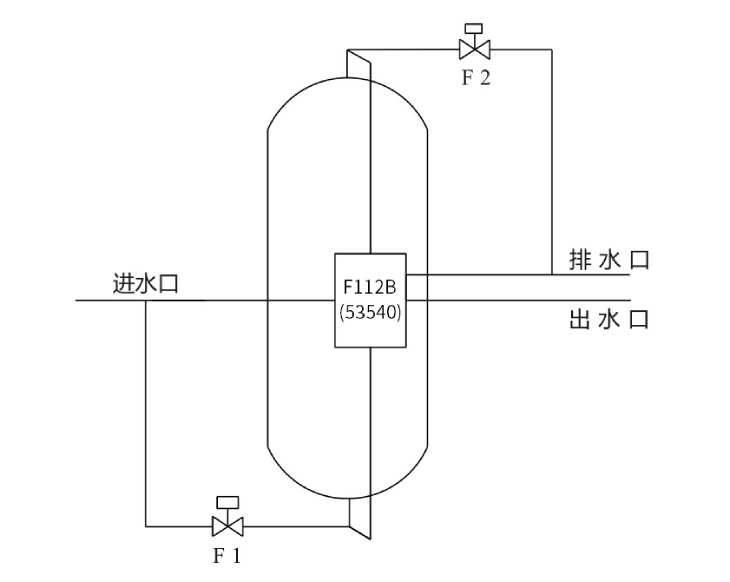

如下圖所示，針對側裝式過濾閥，可以在進水口與排水口處增設閥門（F1和F2），這兩個閥門在運行和正洗狀態時處于關閉狀態；在反洗狀態時，通過側裝自動過濾閥（如F75B/F95B/F99B/F112B/F96B等）自帶的信號輸出端口控制旁通閥門F1、F2自動開啟，使部分原水直接從罐體底部進入，對濾料進行反沖洗，然后從罐體頂部排出至排水口，從而達到增強系統反洗流量的目的。

旁通閥設置示意圖

（以F112B為例）

電子線路接線圖

需將潤新自動過濾閥的信號輸出參數設置為b-01；NO、COM為自動過濾閥的信號輸出接線點；F1、F2為常閉閥門；SJ為時間繼電器，由于F1和F2兩個閥只需在反洗時打開，正洗和運行時關閉，所以設置SJ時間與反洗時間一致。

02 單閥雙罐并聯運行，分別反洗

此方法針對側裝式控制閥。

采用一個閥控制兩個罐，制水時兩罐并聯運行，反沖洗時分別沖洗，這樣運行的流量?jī)H為沖洗流量的一半。

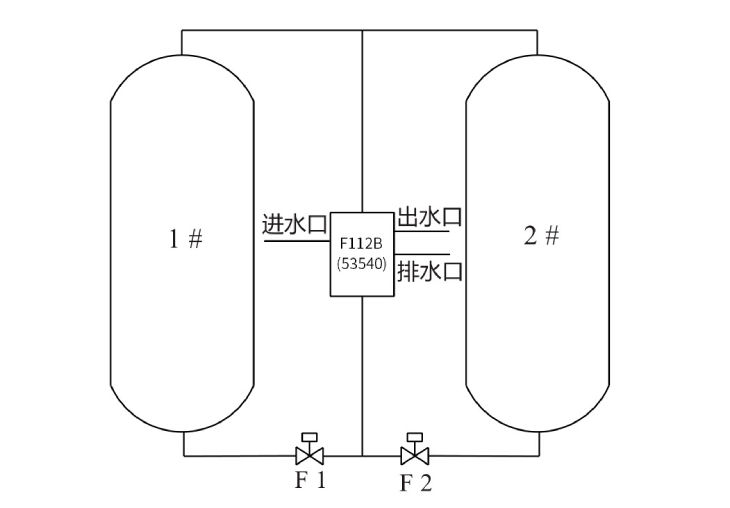

如下圖所示，一只潤新側裝式自動過濾閥配兩個罐體，在圖示位置加裝兩個閥門（F1和F2），制水運行時兩個罐同時供水，F1、F2為常開型閥門。反沖洗時先關閉F2閥反洗1#罐，結束后關閉F1閥，再開啟F2反洗2#罐，從而實現反洗流量是運行流量的2倍。

旁通閥設置示意圖

（以F112B為例）

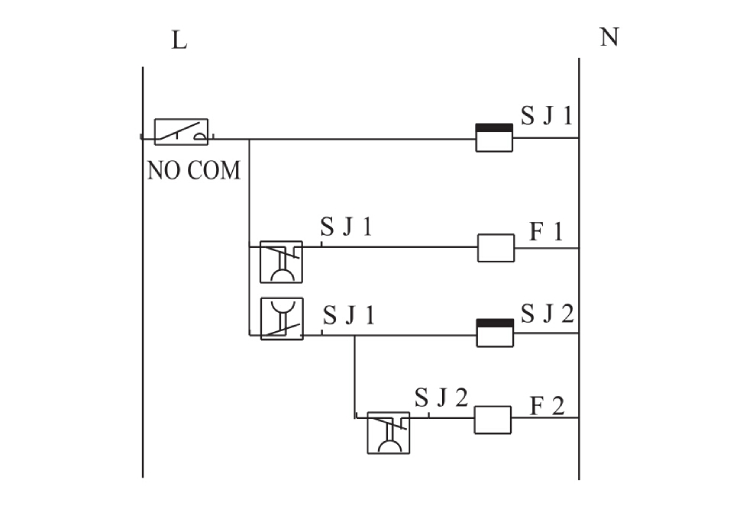

電子線路接線圖

需將潤新自動過濾閥的信號輸出參數設置為b-01；NO、COM為自動過濾閥的信號輸出接線點；SJ1、SJ2為時間繼電器，分別控制F1、F2兩閥的關閉時間和兩個罐各自的反洗時間；自動過濾閥反洗時間設置等于SJ1+SJ2（F1、F2兩閥關閉）的時間。

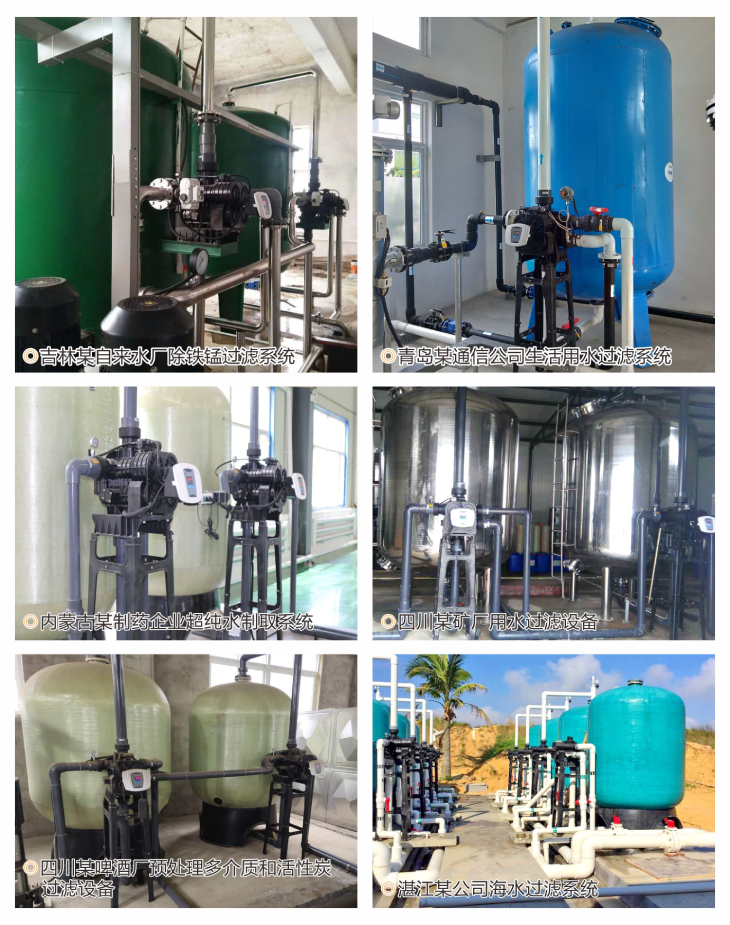

部分側裝式潤新過濾閥應用案例

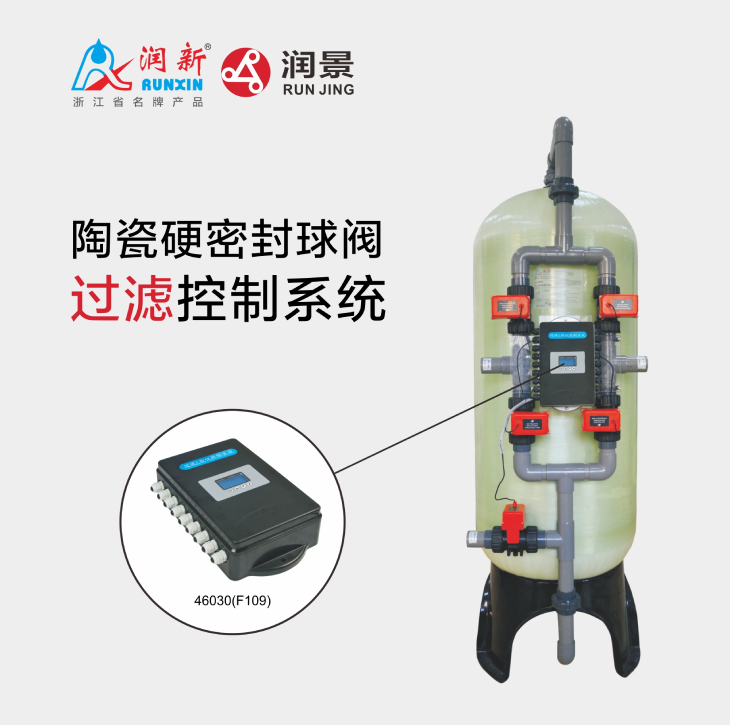

此外，為提高反洗效果，也可以選用潤景陶瓷硬密封球閥過濾系統。

在超過30m³/h的大流量系統中，使用陶瓷硬密封球閥配合F109球閥控制器，可以發揮陶瓷硬密封技術優勢和產品價格優勢。

利用系統流量與管道直徑的關系，在同樣的系統條件下，使用相對較小口徑的陶瓷硬密封球閥也能滿足系統反洗要求。因此，在大流量系統中，使用潤景陶瓷硬密封球閥組成的過濾設備性價比更高，同時具有維修方便、流阻小、耐腐蝕、抗水垢、抗雜質、耐磨損、耐久用等優勢。

過濾系統配置參考表

潤景陶瓷硬密封球閥，其核心部件閥芯與閥座采用剛玉陶瓷或碳化硅材料，經1680℃或2200℃超高溫?zé)Y(jié)而成，洛氏硬度HRA高達85°以上，同時具有“輕扭矩、耐腐蝕、耐磨損、耐久用”等特點，能夠解決很多傳統閥門難以解決的問題，適用于鹽酸、硫酸、氫氧化鈉、海水、工業廢水等多種酸、堿及特殊介質，被廣泛應用于海水淡化、造紙、印染、電鍍、冶煉、能源、化工、醫療、流體智能控制、卡式水表以及污水處理等行業。

還想了解什么“潤新閥”知識？歡迎留言告訴我們！
