過濾閥的選用與水源水質、制水流量、罐體大小、濾料材質和顆粒大小等很多因素有關。

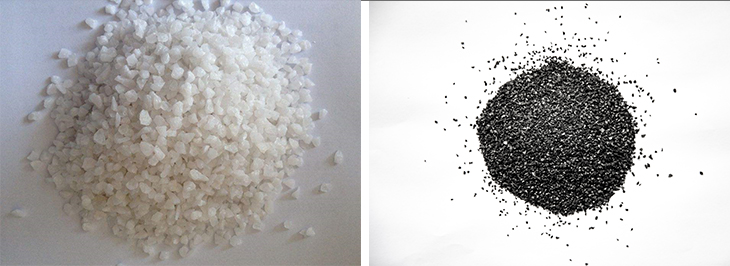

石英砂、活性炭是常見的濾料

一般來說，運行流速相對較低，反洗流速要高得多，因此控制閥選型時應注意：除了需與配套的過濾器相適應，以滿足運行出力的要求，還應考慮壓差與流速相對應的流量性能曲線，選擇符合運行及反洗流量要求的控制閥。

一般情況下，在設計運行流速時，主要看過濾系統在壓差0.1MPa下的運行流量，而反洗由于是排水口直接排出，反洗流量可以在0.175MPa壓差下選取。

反洗時水流速度的大小可用“反洗強度”來表達，其單位是L/(m2·s)，表示每秒鐘內流過每平方米過濾截面的反洗水量（升）。反洗強度應掌握適當，既要足以使濾層充分松動，使顆粒間能相互碰撞和磨擦，同時沖走泥渣和微小的濾料碎末，又不至于將正常的濾料顆粒帶走。

過濾閥選型時，應根據系統設計的反洗強度，并結合潤新過濾閥的反洗流量曲線，選擇合適的控制閥，而不宜僅根據系統的產水量與控制閥的最大產水量來選型。

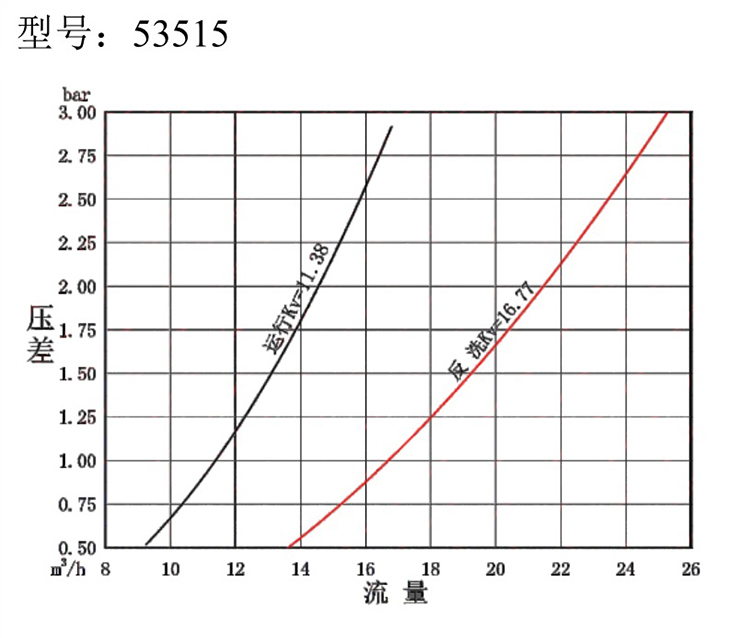

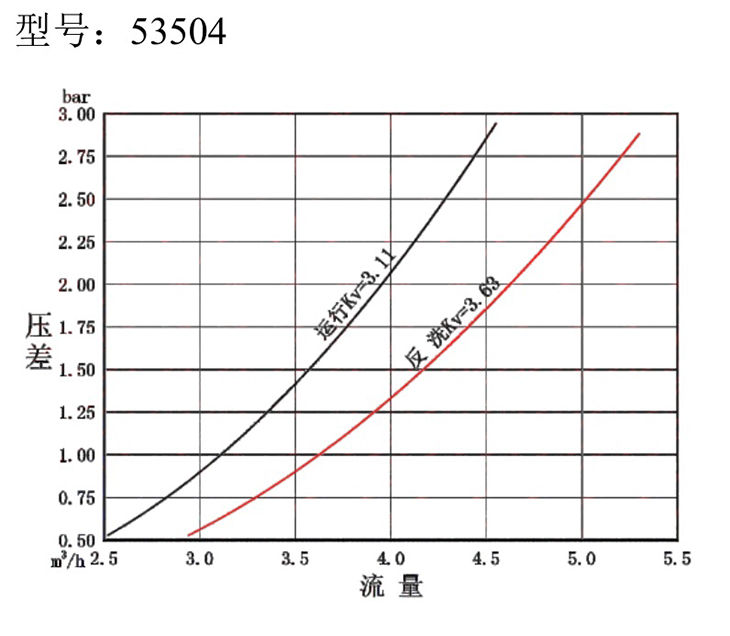

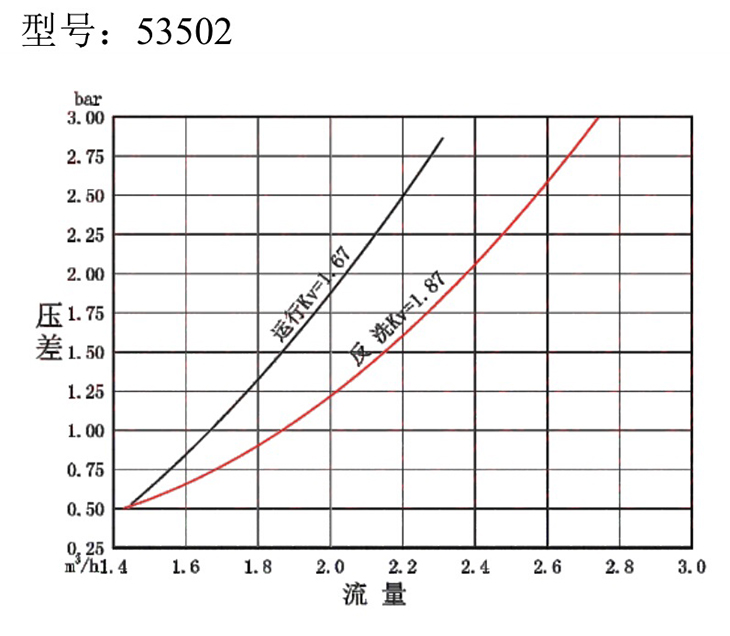

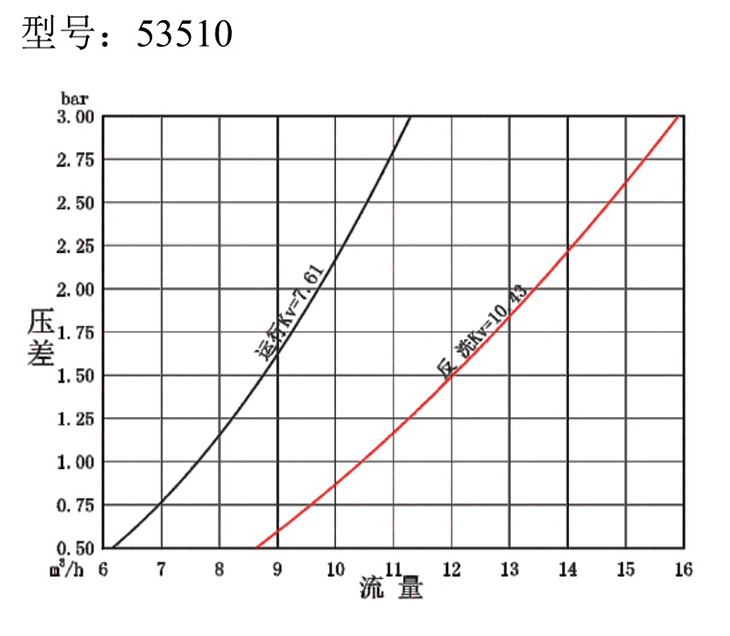

常用潤新過濾閥的流量曲線

應用方案舉例

某公司需要配置一套產水量為10m3/h的活性炭過濾系統，該選哪款型號的潤新過濾閥？

部分潤新自動過濾閥型號

第一步：計算罐體直徑

活性炭運行流速取10m/h，則過濾罐的截面積：

S=Q÷v=10m3/h÷10m/h=1m²。

計算出過濾罐內徑：

D²=4S÷3.14=4×1÷3.14≈1.27

D≈1.13

根據濾罐的生產規格，罐體配置可選直徑1.2m，高度2.4m的罐體。

第二步：計算反洗流量

活性炭過濾器的反洗強度取值7L/(m²·s)，換算成反洗流速為25.2m/h。

則反洗流量：

Q=v×S=25.2×3.14×(1.2/2)²≈28.5m3/h

第三步：根據流量曲線表選型

查看潤新過濾閥流量曲線圖，在0.175MPa壓差下，53520的反洗流量可達28.9m3/h，滿足條件，因此可選配53520控制閥。

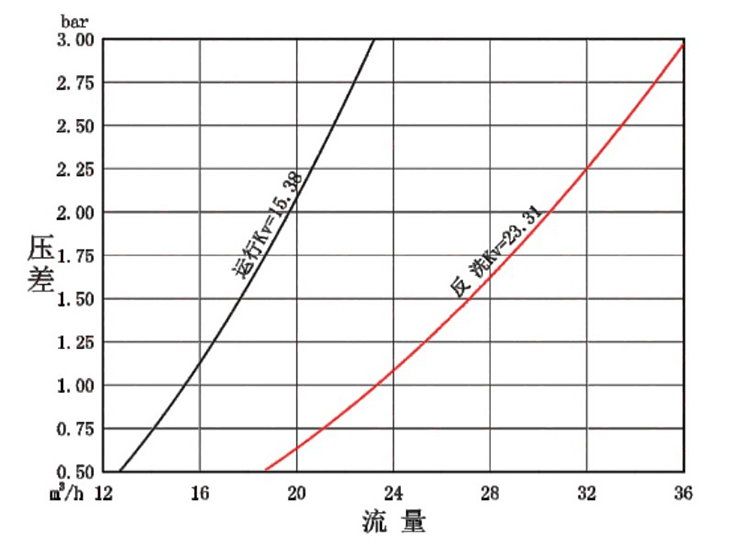

53520控制閥流量曲線

在實際選型中，您可以在我們微信公眾平臺的“潤新閥”選型程序中輸入相關參數，獲得型號推薦，更加方便快捷。

“潤新閥”選型程序

由于過濾器反洗流量通常要比運行流量大很多，為了既可使控制閥滿足制水運行流量，又保證有足夠的反洗流量來確保反洗效果，就需要增加反洗流量。

增加反洗流量都有哪些方法？我們下期見！
