自動軟水器設備和系統的類型及其性能主要取決于軟化閥的特性,根據軟水器的組成和軟化閥控制樹脂罐數量的不同,自動軟水器有單閥單罐、單閥雙罐、單閥三罐串聯運行及多閥多罐并連運行等多種系統。
單閥單罐軟水器系統
即一個軟化閥控制一個樹脂罐,是最簡單的軟化水處理系統。由于軟水器再生期間不能制取軟水,因此單臺的單閥單罐軟水器,只適用于用水量較穩定,并間歇運行的鍋爐等設備。
對需要持續使用軟化水的設備,需配置出水量大于設備用水量的軟水器,并且配置一個至少可供2小時用水的軟水箱(例如設備用水量為4m3/h,則至少需配置8m3的軟水箱),以確保軟水器再生過程中存有足夠的軟水供鍋爐補水;或者配置兩臺單閥單罐軟水器,一用一備或錯開再生時間,來達到連續供水。

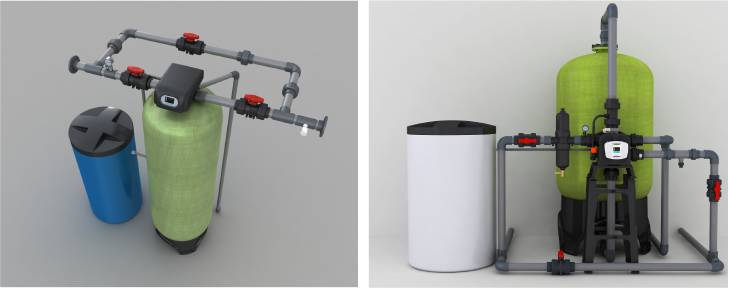

單閥單罐軟水器系統
此外,單閥單罐軟水器還有再生時無旁通出水和有旁通出水之分。
再生時旁通出水是為了避免用水設備缺水,在再生時將進水通過旁路直接流出軟水器,即再生時的出水是硬水,適用于對軟化水要求不高,允許短時間使用硬水的設備,不適用對軟化水硬度要求嚴格的鍋爐等設備。
GB/T18300《自動控制鈉離子交換器技術條件》規定:用于鍋爐的軟水器,再生過程中不應有硬水從交換器出口流出。因此,用于鍋爐的軟水器應選配再生時無出水的軟化閥,如果選配的軟化閥再生時有出水,需增設電磁控制閥,防止再生時軟水器出口的硬水進入軟水箱,造成鍋爐給水硬度超標,引起鍋爐結垢的不良后果。

大部分潤新軟化閥可用于單閥單罐軟水器
單閥雙罐軟水器系統
即由一個軟化閥控制二個樹脂罐,其中一個樹脂罐運行時,另一個樹脂罐處于再生或備用狀態。單閥雙罐軟水器系統可以連續制水,可用于需連續供水運行的鍋爐等設備,而且兩個樹脂罐共用一個鹽水罐,占地面積小,采購成本比配置兩臺軟水器低。另外,對于逆流再生的單閥雙罐軟水器,可以利用運行罐制取的軟水用于另一個罐的樹脂再生,提高再生效果。

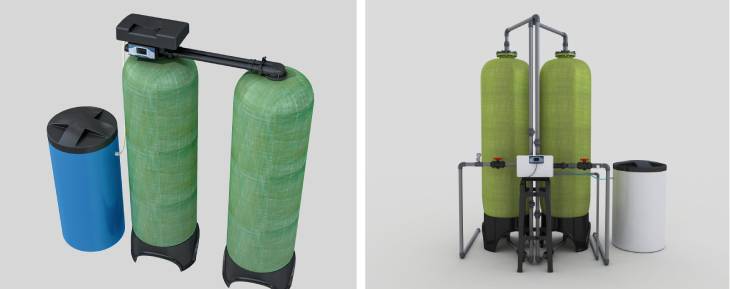

單閥雙罐軟水器系統
采用單閥雙罐軟水器時,如果進水硬度較小,制水周期較長,有時再生后的樹脂罐備用時間較長,切換投運時,剛開始制水時出水硬度往往會超標。為了解決這個問題,用于單閥雙罐軟水器的軟化閥往往采取延遲正洗的方法,即進行再生的樹脂罐在鹽罐補水后暫停,直到另一個樹脂罐接近運行終點,需要切換之前才進行正洗。這樣能夠確保備用樹脂罐切換后投運一開始就出水合格。

可用于單閥雙罐軟水器的“潤新閥”

F142可組成多種串聯系統,包括單閥雙罐軟水器系統和單閥三罐或三罐以上軟水器系統
單閥三罐串聯運行軟水器系統
單閥三罐串聯運行的軟水器系統主要用于高硬度進水(硬度大于6mmol/L)或者對出水硬度要求特別嚴格(要求硬度小于0.01mmol/L),需要二級軟化處理才能使出水硬度達到合格的供水系統。一般二級軟化需要二臺軟水器串聯運行,如果要求連續供水,為滿足再生時供水,普通軟水器需配置二套串聯設備,即安裝4臺軟水器,其中2臺串聯運行,2臺再生或備用,設備利用率較低。

單閥三罐串聯運行軟水器系統
潤新公司為處理高硬度水質(可軟化16mmol/L硬度水質)開發的兩用一備連續供水控制閥F118,采用創新設計的一閥三罐結構,即一個軟化閥控制三個樹脂罐,二個罐串聯軟化,另一個再生或備用,24小時連續不間斷供應軟水,既可保證制水硬度合格,又提高樹脂的利用率。

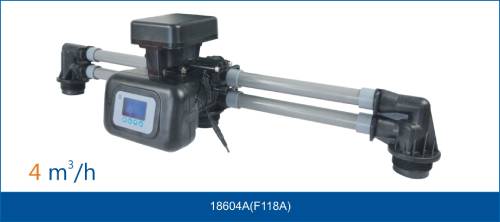

兩用一備連續供水控制閥F118(取掉左罐也可用于一用一備連續供水)
需注意的是,第一級樹脂罐不可運行至出水硬度很高才停用再生,一是因?yàn)榈谝患?jí)出水硬度過高,容易造成二級出水硬度不合格;二是如果樹脂罐中的樹脂深度失效,將難以使樹脂再生徹底,再生后作為第二級軟化運行時,易造成出水不合格。
多閥多罐軟水器系統
多閥多罐軟水器系統可以實現多罐同時供水、分別再生。
當制水量大于50m3/h時,可采用多閥多罐的并聯系統或串并聯合用的軟化處理系統,即由多臺軟水器(其中可以是單閥單罐、單閥雙罐、單閥三罐軟水器)并聯組成一個總制水量達到供水要求的軟化水處理系統,通過互鎖裝置由微電腦控制輪流對其中一個樹脂罐進行再生,確保制水質量和產水量滿足供水需要。
由于單閥單罐軟水器不能連續供水,對于需要連續供水的鍋爐等用水設備,通常采用配置兩套單閥單罐軟水器系統,通過互鎖并聯供水,實現兩套系統同時供水、分別再生。
對于要求產水量較大的水處理系統,也可以采用多罐串聯系統,比如需要連續產水量100m3/h的水處理系統,可以配置3套產水量50m3/h的單閥單罐軟水系統,通過互鎖實現至少兩套系統供水,確保出水量??紤]到軟水器再生需要2小時左右,因此該方式建議不要采用超過4套以上的單閥單罐串聯系統,以防止其中一套系統再生時,另一套系統也需要再生。

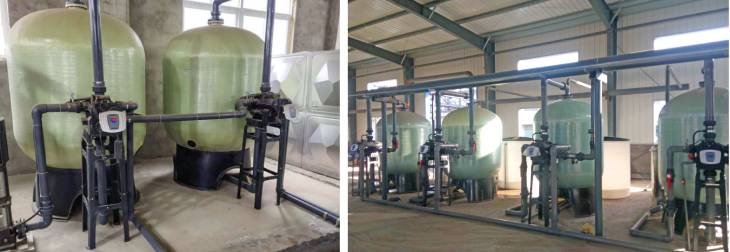

多閥多罐軟水器系統
