游泳是一項很值得推薦的有氧運動，對維持身體健康非常有幫助。如今游泳館在我國已經很普遍，一些企業、小區也建設了游泳池，隨著人們生活水平不斷提高，為了方便日常鍛煉身體，在家里建泳池的人也越來越多，與之相應的泳池設備的需求也將不斷增大。

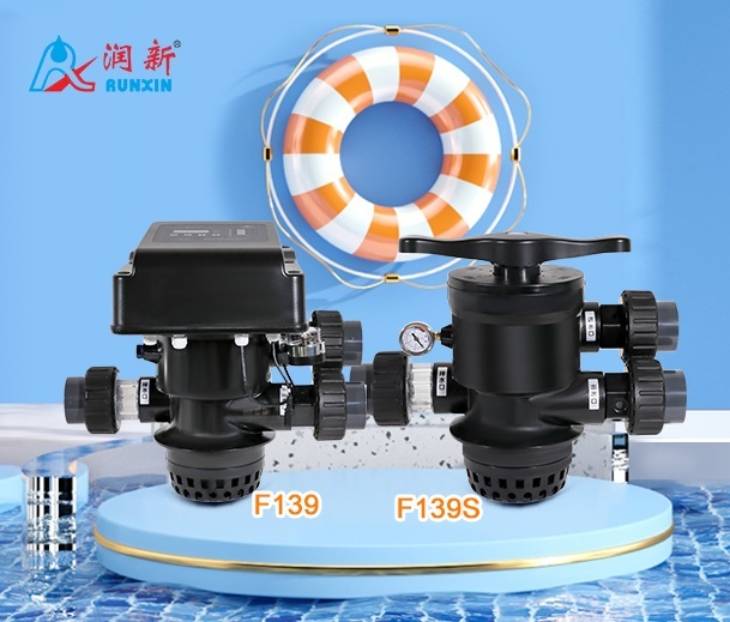

2021年8月，潤新公司與時俱進，推出泳池過濾閥自動款F139和手動款F139S，已獲批實用新型專利（專利號：ZL2021206252482）。

泳池過濾閥作為一種特殊的過濾閥，它是泳池過濾系統中的一個核心部件，不只具有常用過濾閥所具有的運行制水、反沖洗、正沖洗功能，還需要有循環、排空、關閉等功能，主要用于砂缸過濾器。

傳統的泳池過濾閥（以手動為例）一般包括：手柄、裝飾蓋、復位彈簧、閥芯、密封隔圈等部件，其閥芯采用塑料與橡膠密封，屬于軟密封，硬度低，不耐泥沙磨損，容易造成泄漏，而且不能帶壓操作，因此用戶在實際使用切換工位時，首先要關閉進水或關閉水泵電源，再用力下壓手柄，使閥芯與“密封隔圈”分離以轉動閥芯，轉到某一工位時，松開下壓的手柄，這樣才能實現對應的功能。

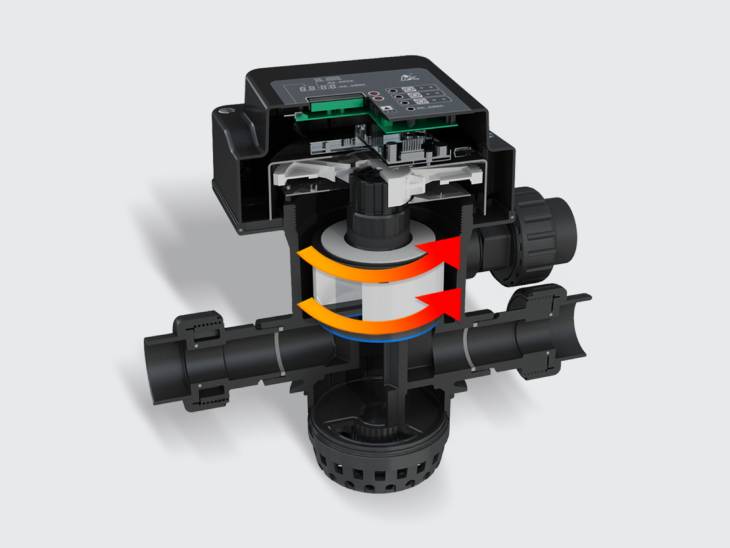

潤新泳池過濾閥利用陶瓷端面密封技術優勢，與“潤新閥”一樣，采用高硬度、高平面度的陶瓷密封片作為動片，因此可以耐顆粒雜質、耐磨損，耐久用。動定片是相互貼合旋轉切換工位的，因此在各個工位相互切換過程中，可以直接帶壓操作，即無需停泵。

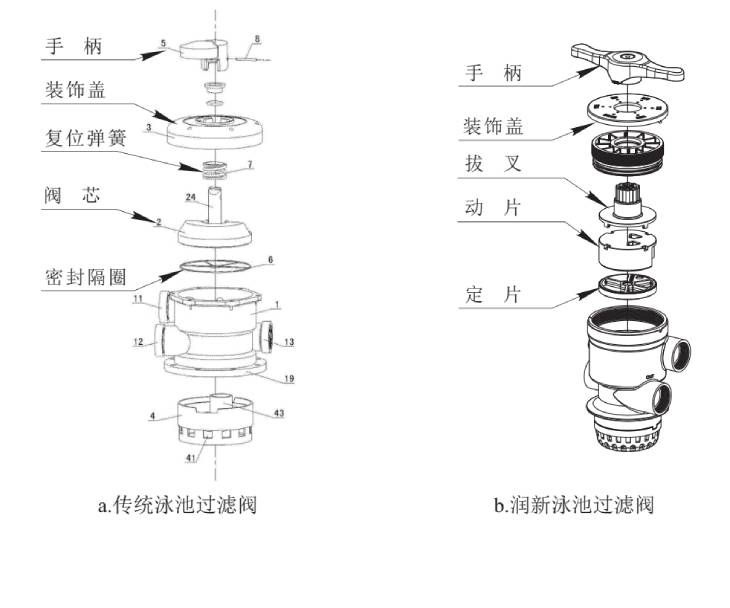

兩種結構如下圖所示。手動泳池過濾閥通過轉動手柄來實現上述功能，自動泳池過濾閥可以根據壓力差、時間等信號來驅動電機自動完成所有操作。

泳池過濾閥結構對比

泳池過濾系統運行和沖洗過程的步驟為：運行至壓差達到一定程度→反洗→正洗→運行。游泳池使用一定時間后，需要清洗排空泳池里的水或?qū)τ境厮訜峄蚣铀帟r(shí)進行循環，故泳池過濾閥另外設置有循環、排空、關閉等功能。

運行：泳池水進入水泵，經水泵增壓后，從控制閥進水口進入上布水器，向下流過濾層，過濾后的水通過下布水器、中心管至出水口流回游泳池。

反洗：當泳池過濾器運行至進出口壓差達到設定值時，停止運行，進行反洗。此時泳池水經水泵增壓后，從控制閥進水口通過中心管進入下布水器，由下至上清洗濾層，同時松動濾料層并將截留的污物經上布水器由排水口排出。

正洗：反洗結束后，泳池水經水泵增壓，從控制閥進水口進入上布水器，從上至下通過濾層，清洗廢液通過下布水器、中心管至排水口排出。

循環：當泳池水需要加熱、加藥時，水不需經過濾料，但需要循環。此時泳池的水經水泵增壓后，從控制閥進水口，直接從出水口流入泳池。

排空：當泳池水重新更換時，需將泳池的水排除干凈。此時泳池水經水泵增壓后，從控制閥進水口進入，直接從排水口快速排出。

關閉：關閉進水，停止水泵，則過濾缸與泳池的水不通。

泳池過濾系統的選用與缸體接口連接方式、缸體直徑、缸體高度等有關，一般缸體高度低的，運行流速高；高度高一些的，運行流速低。不同廠家生產的缸體規格會略有不同。

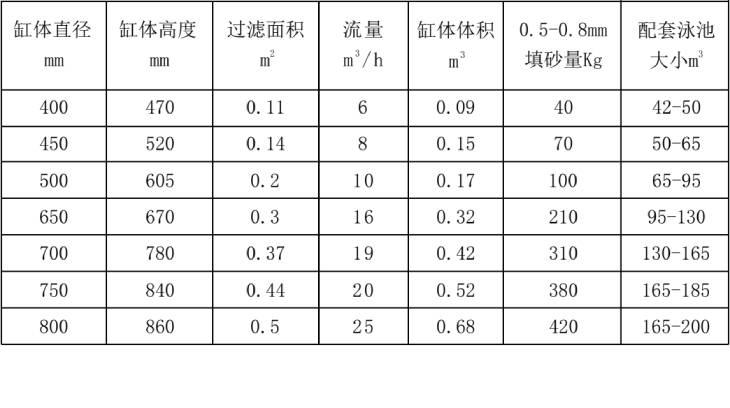

泳池過濾閥配套矮罐參數

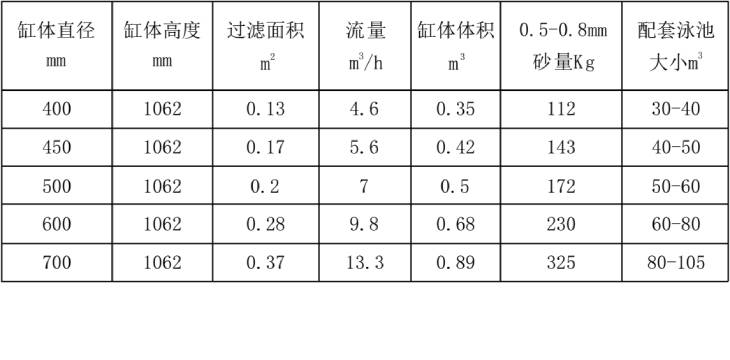

泳池過濾閥配套高罐參數

潤新現有的泳池過濾閥有頂裝法蘭式、側裝式、頂裝卡箍式等不同連接方式可選，0.1MPa壓差下，反洗流量近25m3/h。當濾層截留太多污物，進水壓力達到設定值時，自動啟動反沖洗，也可以通過設定運行時間自動進入反沖洗（自動款F139），沖走內部污物，有效節約泳池過濾設備和泳池的維護管理成本。

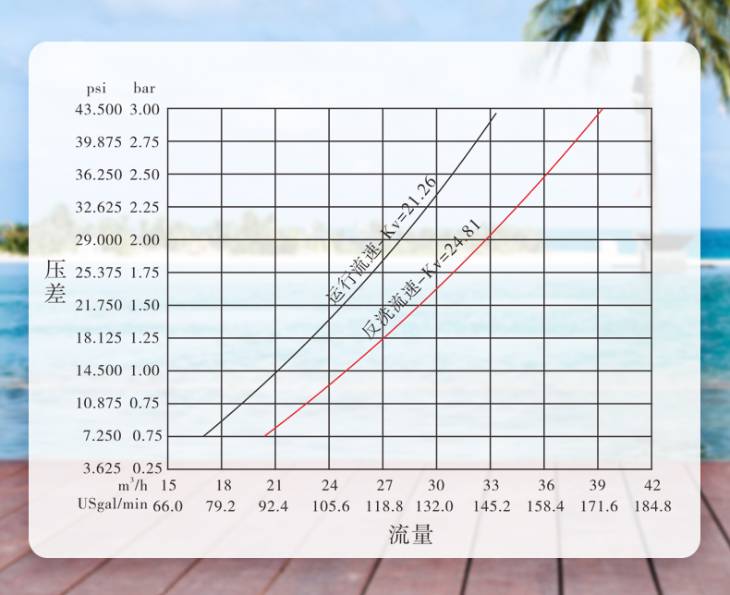

潤新泳池過濾閥流量曲線

如果需要流量更大的泳池過濾設備，可以選用常用的潤新過濾閥53540（F112B1）、53550（F96B1）或46030（F109）配多個潤景陶瓷硬密封球閥來實現。

潤新泳池過濾閥體積較小，可以搭配砂缸組裝成可移動的泳池過濾設備，方便隨時取用，同時可接收有源開關信號配合使用，實現遠距離操作控制閥，避免設備機房相關建設、維護等高額成本投入，適用于小區泳池、別墅泳池、溫泉泳池、水上樂園、度假村、游泳館、景觀池等多種場合（水溫5-50℃均可適用）。

實際安裝案例
