混床是將陰、陽離子交換樹脂混合在同一個交換器內，進行精除鹽制取高純水的水處理系統。

混床系統廣泛應用于電子、醫藥、能源、化工、汽車、機械、電鍍、電池、冶金等工業及實驗室領域中，所制出的高純水主要用于生產和清洗用水，出水電阻率可達18ΩM。

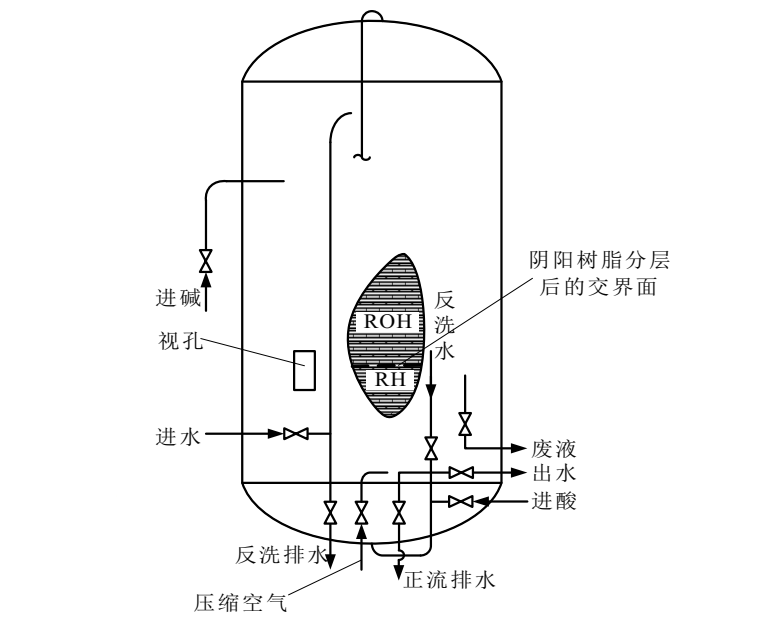

混床管路系統

傳統混床系統通常至少采用11個閥門來構成控制管路，實際使用操作、控制復雜繁瑣。

潤新公司利用陶瓷端面密封技術和剛玉陶瓷耐酸堿的特性，成功開發混床用控制閥，將主要管路和閥門集成在一個主閥上，通過單片機自動控制閥門的流道切換，單片機另外控制5個電動閥來配合主閥完成混床水處理工藝過程。

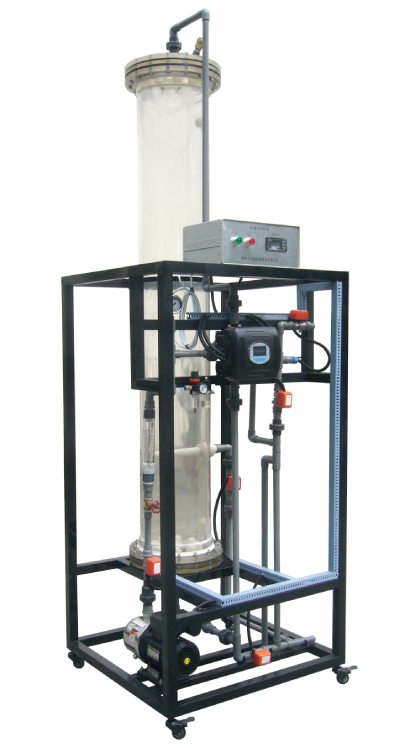

潤新混床用控制閥安裝示意圖

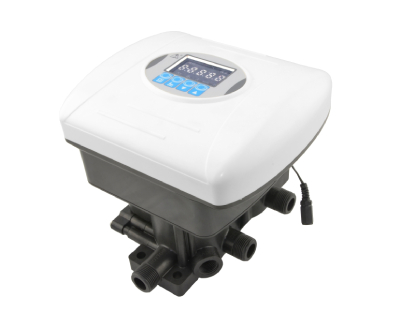

F86（15702）

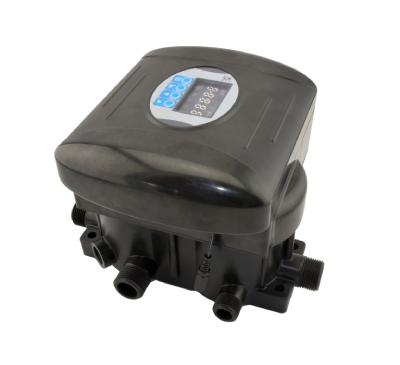

F87（15704）

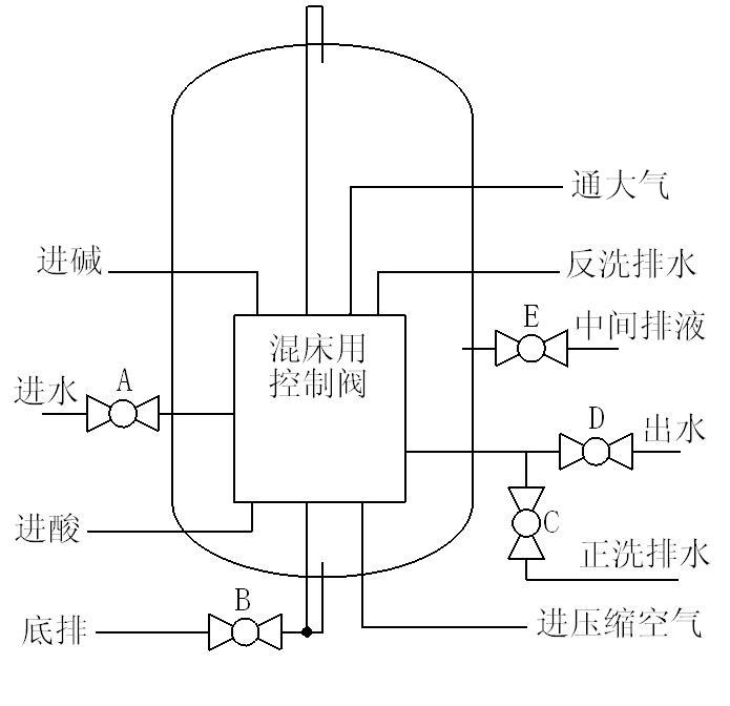

潤新混床用控制閥的工作流程為運行（制取超純水）、反洗、靜置分層、預進堿、進酸堿、洗酸堿、排水、混合、快排、正洗，具體如下。

運行（制取超純水）
運行時，進水進入上布水器，自上而下穿過樹脂層后進入下布水器，從電動閥D流出。

反洗
出水電導率連續20秒超標時，程序啟動再生進入反洗狀態。進水進入下布水器，將樹脂反洗后進入上布水器，經排水口排出。在反洗狀態末期，通過控制電動閥A的間斷啟閉，向樹脂罐間隔通斷水，提高樹脂的分層效果。

靜置分層
反洗結束時，關閉進水，同時上布水器與大氣相通，陰陽樹脂靜置時因密度差而分層落床。一分鐘后，中排閥E打開，將水位降至距陰離子樹脂面100-150mm以上，時間需6-7分鐘。

預進堿
預進堿時，進水進入堿射流器，吸入堿液進入上布水器，再生陰離子樹脂，同時從底部通入適量水從中排帶出堿洗廢液，減少堿液污染陽離子樹脂。

同步進酸堿和置換洗
系統同時從上布水吸入堿再生液、從下布水吸入酸再生液，同步再生陰陽樹脂，再生廢液從中排排出；吸再生液結束后繼續同時上下進水，中排排出，進行置換清洗。

排水
在樹脂混合前，將水位排至樹脂層表面上100~150mm處，過程時間由調試后設定。

混合
從下布水器進入壓縮空氣，將再生好的陰陽離子樹脂徹底混合，混合時間約1分30秒。

快排
電動閥B和C開啟，從下布水器和正洗排水口快速排水，使樹脂迅速降落，避免其重新分離，過程時間為4秒。

正洗
正洗時，進水經上布水器進入罐體，由下布水經電動閥C排出。出水水質連續合格1分鐘后，轉入運行狀態。

潤新混床用控制閥有許多獨具優勢的功能和特點。

◆帶鍵盤鎖、自動故障診斷、遠程控制端口等功能。

◆可通過程序控制實現再生過程中采用一級除鹽水或二級除鹽水的切換，適應多種混床工藝的應用。

◆反洗末期多次間隔通斷水，提高陰陽樹脂分層效果。

◆運行位置停用后再啟用，系統直接轉入正洗，防止不合格的水輸出。

◆在線監測出水水質：正洗時，水質連續合格1分鐘后轉入運行；運行時水質連續不合格20秒后轉入再生。

◆可以選擇單機運行或一用一備運行。

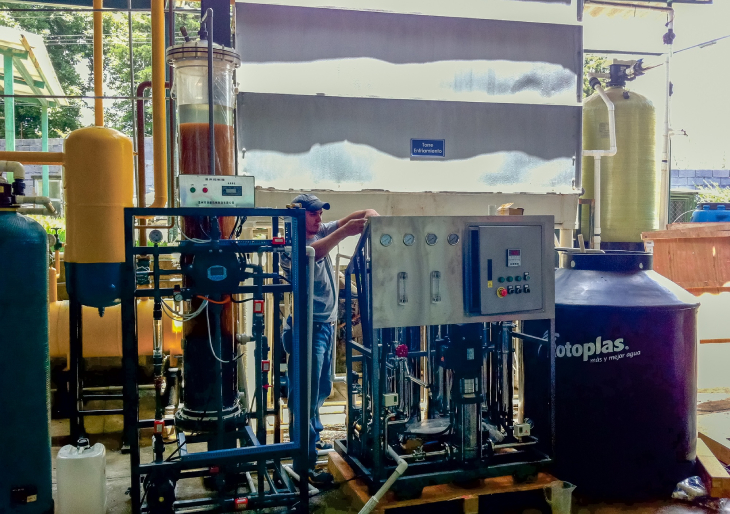

潤新混床用控制閥應用在危地馬拉某制造業

目前由潤新控制閥組成的混床除鹽系統可做到的最大流量為4m3/h。如果需要更大流量的除鹽系統，可采用潤景陶瓷硬密封球閥組成的混床系統，流量可達到50m3/h。

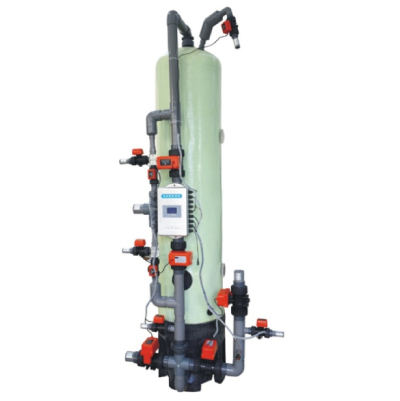

潤景陶瓷芯球閥組成的混床系統
