上一期,我們介紹了“潤新閥”部分機械故障的處理方法(點此閱讀),本期繼續介紹“潤新閥”部分電器故障的處理方法。
顯示“E1”的處理方法
(1)故障描述:型號為63618(N77A3)控制閥,使用時顯示屏顯示“E1”并發出報警聲。
(2)故障查找辦法:
該故障問題對應【有種閥門】“潤新閥”電器故障排除及解決辦法(第52期)中的第2條。


a) 斷開閥的電源后再接通;全屏10秒后,顯示控制閥型號,再顯示-00-,此時注意電機是否轉動,并作如下判斷:
① 如電機不轉,表示電機損壞或者電機插頭與主板的電機插座松動;
②打開控制盒,檢查電機插頭是否松動。如松動則重新插好,斷電后上電;如電機在顯示-00-時還無法轉動,表明電機損壞。
b) 檢測控制閥的電機故障:斷開電源后再上電,在顯示-00-時,用萬用電表檢測主控板的兩個電機插座,如插座輸出DC24V電壓,表明該插座對應的電機損壞;如無萬用表,可將兩個電機與插座對換位置后再檢查電機,不轉的電機是損壞的;如兩個電機都不轉,則可能是兩個電機都損壞或者主控板損壞。

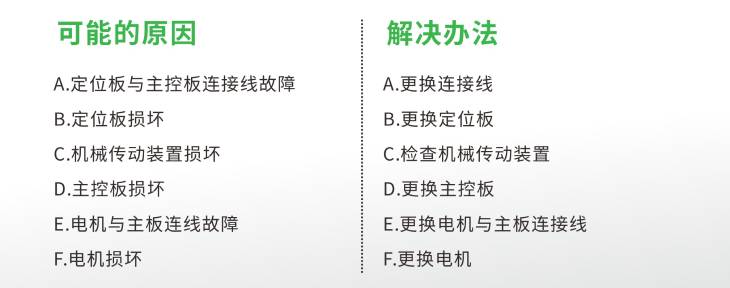

c) 如顯示-00-時,電機一直轉,直到顯示“E1”時才停止,可能的故障原因是:大齒輪和電機齒輪打滑、定位板連接線松動或者損壞、主板損壞等,需分別排除。
顯示“E2”的處理方法
(1)故障描述:型號為63604(F63C3)控制閥,使用中顯示屏出現“E2”故障信號。
(2)故障查找方法:
該故障問題對應【有種閥門】“潤新閥”電器故障排除及解決辦法(第52期)中的第3條。

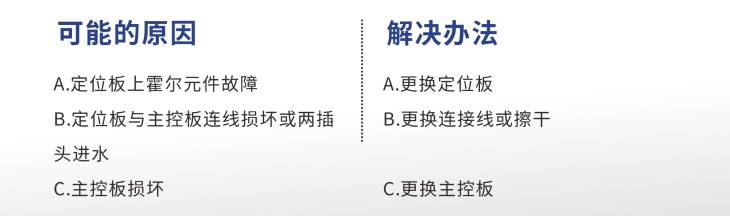

a) 斷開電源后,打開控制閥的防塵罩,將定位板連接線拔出,檢查定位板連接線插頭和主板上對應的插座是否有水珠,如有水珠,擦干或者吹干。接好后,將控制閥通電,若仍顯示“E2”,按下面步驟檢查;
b) 打開控制盒,用上述方法檢查定位板連接線與定位板相連的地方,干燥后如果還顯示“E2”,則很可能是定位板損壞或者主控板損壞。
顯示屏非正常重復顯示的處理方法
(1)故障描述:型號為63610(N74A3)控制閥,一直重復出現:顯示屏全亮-顯示型號-顯示屏全黑。
(2)故障查找方法:
該故障問題對應【有種閥門】“潤新閥”電器故障排除及解決辦法(第52期)中的第5條。

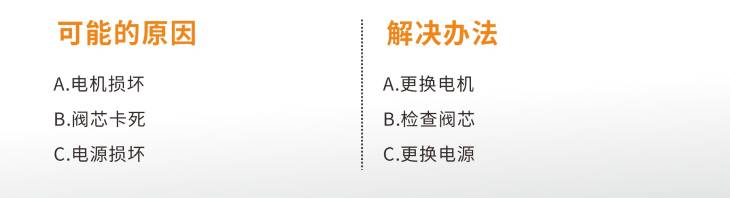

a) 打開控制盒拔掉電機連接線,如顯示屏顯示-00-,且不出現上述“故障描述”中的現象,說明電機或電源損壞;如仍出現“顯示屏全亮-顯示型號-顯示屏全黑”,則可能是主板損壞。
b) 檢查是否電機或電源損壞:換個合格的電源后檢查控制閥能否正常工作,如果不能,表明電機損壞。
軟化閥工位不動作的處理方法
(1)故障描述:型號為63504(F63C1)控制閥,在調試時不吸鹽、不補水。
(2)故障查找辦法:

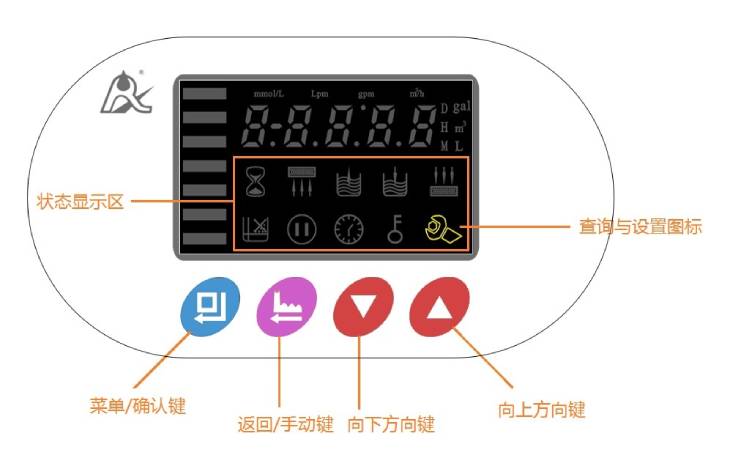

a) 斷開電源后再通電,查看開機后顯示的型號是否為63504。如顯示的型號不是63504,則重新斷電,同時按住返回/手動鍵和菜單/確認鍵后再通電,直到顯示型號以及設置圖標時,按向上方向鍵或向下方向鍵調整型號為63504,再按菜單/確認鍵鍵保存。

b) 如顯示的型號為63504,則再按如下辦法檢查:
①鍵盤解鎖后,進入查詢界面,按菜單/確認鍵鍵進入?yún)?shù)查詢界面,通過按向上方向鍵或向下方向鍵,查看各工位的參數。如參數設置為0,將其重新設置到相應的數值;如參數設置不為0,再按下面方法檢查;
②打開防塵罩和控制盒,檢查定位板連接線兩端與插座是否有松動、定位板是否損壞。
顯示屏不亮的處理方法
(1)故障描述:型號為73604(F92A3)控制閥,使用時顯示屏不亮。
(2)故障查找辦法:
a) 斷開電源后再通電,主板是否有“滴”的一聲。
①如有,則顯示板或顯示板連線損壞;
②如通電時,主板沒發出“滴”的一聲,則電源、主板、顯示板都可能損壞,按下面方法繼續檢查。
b) 換個電源,看是否正常。如不正常,將主板上的連接線全拔掉,再給主板接通電源。
①如主板沒發出“滴”的一聲,表明主板已損壞;
②如主板發出“滴”的一聲,表明主板無故障;再逐個將各連接線插到主板上依次觀察、排除。
