某些金屬加工廠,生產過程中產生的廢水鐵錳含量較高,通常排入污水站進行處理,但這樣會浪費大量的水資源。
青島某不銹鋼公司,主要生產冷軋薄板,生產過程中產生的廢水錳含量高達1.5mg/L~2.5mg/L,超過錳含量0.1mg/L的排放標準,廢水中含有的一些金屬雜質顆粒,也需要處理后才能重復回收利用。處理水量為10m3/h,且需要連續處理供水。
將錳含量從1.5mg/L~2.5mg/L降至0.1mg/L以下,需要曝氣處理后再經錳砂處理。為確保連續供水,除錳過濾器采用一用一備的方式。
由于廢水中含有金屬雜質顆粒,因此采用沉淀和隔柵網去除,將廢水排進沉降池,沉降池中內置隔柵網閘,顆粒雜質被截留在一側,沉淀初濾后的廢水進入收集池,同時通入壓縮空氣曝氣;利用自吸增壓泵將廢水收集池中的廢水加壓經袋式過濾器過濾,然后進入錳砂過濾器過濾,干凈的水進入水池。過濾系統采用兩個直徑900mm、高度2200mm的碳鋼過濾罐(內襯膠),罐內填裝1.2噸錳砂,選配潤新53520(F95B1)自動控制閥,另加三通閥組成一用一備系統。
該廢水處理系統的工藝流程為:廢水→廢水沉降池→隔柵網閘→廢水收集池(通入壓縮空氣曝氣)→自吸增壓泵(根據水池液位啟停)→袋式過濾器→電動三通閥(運行、反洗、正洗轉換)→錳砂過濾器(一用一備)→電動三通閥(一用一備)→儲備水池。

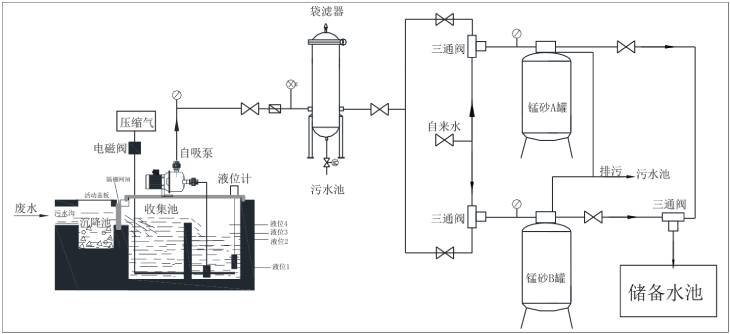

廢水除錳處理系統布置圖
系統及裝置要求↓

沉降池和攔截網閘的設置
(1)廢水收集池前,往地下挖深0.5m、邊長1.2m的混凝土沉降池,將進水的大顆粒雜質沉降到池底部,溢流口裝設抽插式攔截網(濾網網孔18目,精度830微米),可實現定期在線人工清挖沉淀池底部雜質,清洗攔截網,無需停機。
(2)廢水收集池尺寸約為2m×2m×2.5m(長×寬×高),將中間隔開,內部采用曝氣管連通,壓縮空氣根據水位啟閉,水位較低時關閉。
(3)為確保連續供水,設置兩臺自吸增壓泵,根據水池液位開啟。當水池水位達到高水位時,兩臺水泵同時啟動;低于高水位,高于低水位時,單臺啟動;低于低水位時,兩個水泵停止。
(4)兩臺錳砂過濾器一用一備,采用自來水進行反沖洗,當A罐過濾器達到預定的運行周期時,通過潤新53520(F95B1)控制閥和三通閥自動將A罐出水切換成B罐出水,然后A罐進入反沖洗,清洗結束后轉至運行狀態。
該廢水處理系統于2017年6月投入使用,24小時連續運行,一直運行正常。廢水處理后的再生水重復利用,具有良好的經濟效益和社會效益。

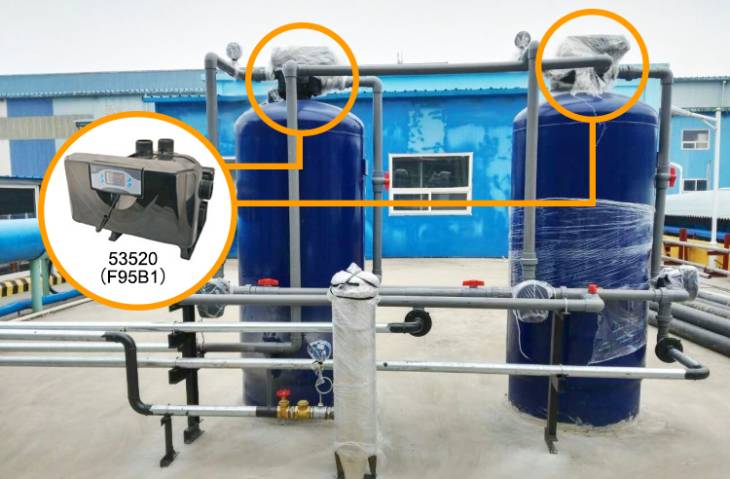

錳砂過濾器系統
※本應用案例由青島迪美熱電設備有限公司提供
